Как собрать модульный распределительный щит за 5 шагов

Заголовок: Модульный щит за 5 шагов: практическое руководство по сборке

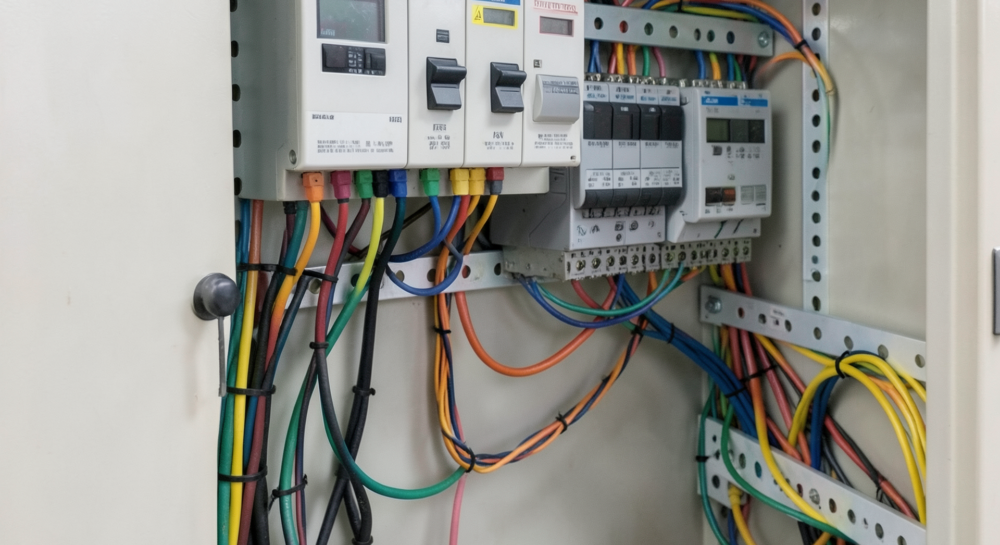

Первый установочный момент — определить место для модульного щита и собрать всю необходимую информацию о нагрузках. Правильный выбор компонентов и продуманная компоновка позволяют избежать переделок и сэкономить время при пусконаладке. В статье разберём пять ключевых этапов сборки, от планирования и подбора аппаратов до проверки готового изделия. На каждом шаге опираемся на реальные данные, рекомендации производителя Systeme Electric и типовые ошибки, чтобы вы получили работоспособный и безопасный модульный щит уже при первой попытке.

Шаг 1: Планирование и выбор компонентов для модульного щита

Сборка качественного модульного щита начинается ещё до покупки оборудования. На этапе планирования важно:

– Оценить электрическую нагрузку по группам потребителей.
– Учесть резервы по мощности и будущие точки расширения.
– Согласовать требования по селективности и отключающим характеристикам.

Оценка нагрузки и резервирование

Для каждой группы (освещение, розетки, кондиционирование, ИБП) рассчитайте максимальный ток. Используйте формулу I=P/U, где P — суммарная мощность, U — рабочее напряжение (230/400 В). При этом закладывайте резерв 10–20 % для непредвиденных подключений. Пример расчёта:
– Освещение 5 кВт → I=5000/230≈22 А → выбираем автомат 25 А.
– Розетки 8 кВт → I=8000/230≈35 А → автомат 40 А с характеристикой C.

Подбор автоматов, УЗО и дополнительных устройств

При выборе аппаратов защиты системы модульного щита Systeme Electric ориентируйтесь на следующие параметры:
– Номинальный ток и характеристика отключения (B/C/D) для селективности.
– Отключающая способность (кА) — не ниже расчетной КЗ на вводе.
– Тип УЗО (AC/A) и чувствительность 30 мА для защиты людей.
– УЗИП класса II (20 кА) для молниезащиты (при необходимости).

Сравнение модульных автоматов серии SNA с аналогами:
– SNA-C10: номинал 10 А, характер C, Icw 6 кА.
– Альтернатива на рынке: iC60H 6 кА, но цена выше на 15 %.

Выбирайте комплектующие, доступные у одного поставщика — так упрощается логистика и гарантийное обслуживание.

Шаг 2: Подготовка корпуса и установка DIN-рейки

Корпус и монтажная рейка определяют удобство обслуживания и безопасность модульного щита.

Выбор корпуса по IP/IK и размеру

– IP44/IP55 для бытовых и коммерческих помещений.
– IP65/IK10 для наружной установки или складов.
– Рассчитывайте глубину корпуса по размещению клемм и запасу кабелей: минимум 120 мм.

Пример: для щита на 24 модуля (1 модуль = 18 мм) длина рейки минимум 432 мм + запас 100 мм по бокам.

Монтаж DIN-рейки и маркировка

– Устанавливайте рейку на устойчивые стойки корпуса, выдерживающие 20 кг нагрузки.
– Прокладывайте первую клеммную шину ближе к центру для снижения длины проводников.
– Перед монтажом зафиксируйте рейку болтами М4 с усилием 1,2 Н·м.
– Нанесите номера групп с внешней стороны дверцы корпуса, чтобы упростить поиск автомата.

Шаг 3: Монтаж модульных устройств и гребёнок

На этом этапе собираем «сердце» распределительного щита — аппараты защиты и их соединения.

Последовательность установки

– Сначала вводной автомат (Ав1) →
– Основные группы (Ав2–Ав5) →
– УЗО и УЗИП →
– Контакторы/реле управления.

Соблюдение порядка упрощает прокладку шин и кабелей. В противном случае можно столкнуться с путаницей и удлиненными жилками.

Подключение гребёнок и клемм

– Используйте фирменные медные гребёнки SNA-BB для автоматов на общую фазу/нулевой проводник.
– Закорачивайте шину в месте ввода на 5 мм, чтобы избежать коррозии под напряжением.
– К моменту затяжки винтов применяйте динамометрическую отвертку: 0,5 Н·м для модульных аппаратов, 1,0 Н·м для клемм.
– Каждая линия должна быть промаркирована: номер автомата и группа потребителей.

Шаг 4: Прокладка и подключение кабелей

Правильная укладка и заделка кабелей обеспечат безопасность и удобство дальнейшего обслуживания.

Кабель-каналы и аксессуары

– Лотки перфорированные SCL: оптимальны для лёгких и средних кабелей.
– Кросс-кабель-каналы с разделителями для питания и управления.
– Гермовводы для ввода силовых кабелей в корпус IP65.

Проверяйте, чтобы внутреннее пространство лотков не было заполнено более чем на 60 % — это снижает риск перегрева.

Технология обжима и маркировка жил

– Используйте наконечники 6–16 мм2 согласно IEC 60999 с двойным шагом изоляции.
– Обжимайте гидравлическим прессклещами.
– На каждом конце жилы наносите термоусадочные трубки с номером группы.
– Соблюдайте максимальную длину оголённой жилы: не более 10 мм.

Шаг 5: Тестирование и ввод в эксплуатацию

После завершения сборки осталось убедиться, что модульный щит полностью готов к работе.

Проверка изоляции и цепей

– Измерьте сопротивление изоляции между фазами и землей: не менее 1 МОм.
– Проверьте целостность PEN-проводника: ≤0,2 Ом.
– Убедитесь в отсутствии перекрёстных коротких замыканий.

Функциональное тестирование и термоконтроль

– Проведите тест с рабочей нагрузкой, включая каждую группу поочерёдно.
– Замерьте первичный пусковой ток, убедитесь в отсутствии ложных отключений.
– При помощи тепловизора проверьте нагрев шин и клемм: разница температур не должна превышать 10 °C от остальных зон.

Документируйте результаты в протоколе пусконаладки и приложите паспорта на аппараты защиты.

Итоги и следующий шаг

В пять шагов вы спланировали, собрали и проверили работоспособность модульного щита, опираясь на проверенные решения Systeme Electric. Продуманная оценка нагрузки, правильный выбор корпуса и компонентов, аккуратная прокладка кабелей, а также тщательное тестирование — залог надёжной работы распределительного щита без переделок.
