Выбор кабельных лотков и гофры для распределительных щитов

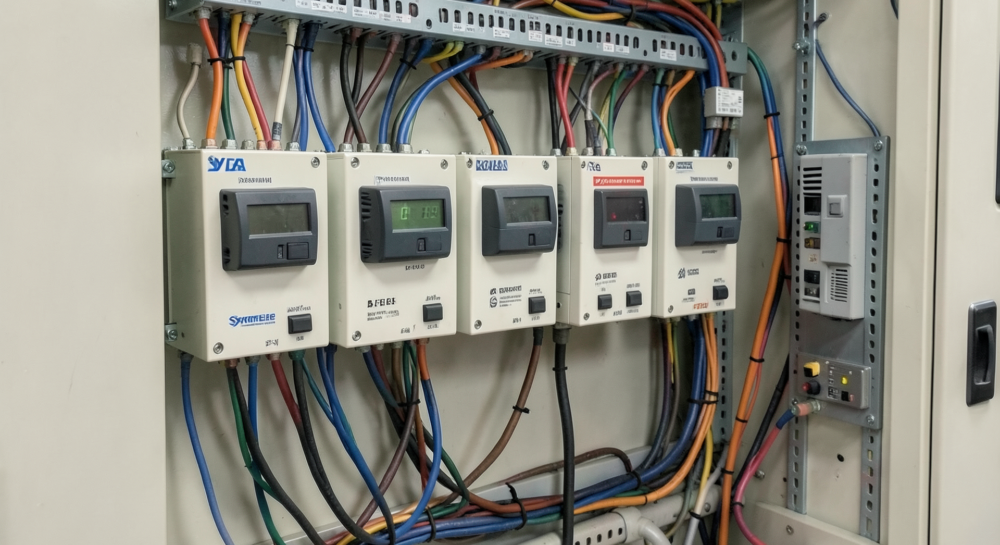

Почему правильный выбор кабельных лотков важен в распределительных щитах

При проектировании распределительного щита грамотный подбор кабельных лотков и гофры играет ключевую роль в обеспечении безопасности, удобстве обслуживания и долговечности системы. Неправильно подобранная конструкция может привести к перегрузке, перегреву и росту времени простоя при техническом обслуживании. В условиях ограниченного пространства внутри шкафов и щитов модульная организация трасс позволяет поддерживать порядок и ускорять поиск конкретных линий. При этом кабельные лотки обеспечивают механическую защиту, упрощают разведение и позволяют сохранить целостность изоляции даже при высоких нагрузках. Далее рассмотрим основные типы лотков и гофры, критерии их выбора и практические рекомендации по монтажу, чтобы вы могли применить оптимальное решение для вашего объекта прямо сейчас.

Типы кабельных лотков и материалы изготовления

Разнообразие конструкций кабельных лотков позволяет адаптировать систему под нагрузку, условия установки и требования по доступу к кабельным линиям. Рассмотрим два основных направления: металлические и пластиковые лотки.

Металлические кабельные лотки

– Материалы: сталь с порошковым покрытием, оцинкованная сталь, алюминий.
– Преимущества: высокая механическая прочность, способность отводить тепло от кабельных пучков, устойчивость к ударам (IK08–IK10), длительный срок службы.
– Недостатки: большой вес, необходимость электрохимической или контактной защиты от коррозии, повышенная стоимость.
– Область применения: промышленные распределительные щиты, объекты с высокими вибрационными нагрузками, наружные установки под навесом.

Пластиковые кабельные лотки

– Материалы: полипропилен, ПВХ, нейлон.
– Преимущества: лёгкость (в 2–3 раза легче стали), устойчивость к большинству коррозионных сред, электрическая изоляция, низкая цена.
– Недостатки: ограниченная механическая прочность (IK03–IK07), менее эффективное рассеивание тепла, боятся прямого солнечного УФ-излучения.
– Область применения: офисные распределительные панели, щиты освещения, объекты с умеренными нагрузками и температурой до +60 °C.

Выбор кабельной гофры по условиям эксплуатации

Гофрозащита играет роль в организации гибких ответвлений от основных трасс и защищает кабели от механических воздействий. При выборе гофры учитывайте диаметр кабеля, условия среды и требования по пожаробезопасности.

Поливинилхлоридная гофра

– Температурный диапазон: от –20 °C до +60 °C.
– Преимущества: устойчивость к влаге, маслам и химии, невысокая стоимость, проста в монтаже (разрезная конструкция).
– Недостатки: низкая механическая стойкость при ударе, горючесть (UL94 HB).
– Рекомендация: использовать в сухих помещениях и внутри шкафов низкого напряжения.

Металлорукав и нейлоновая гофра

– Металлорукав: гибкая оцинкованная сталь, обеспечивает высокий уровень защиты (IK07–IK08), температурный диапазон от –40 °C до +120 °C. Подходит для агрессивных сред и повышенных механических нагрузок.
– Нейлоновая гофра (PA): сочетает гибкость и стойкость к удару (IK05–IK07), устойчива к УФ, маслам и растворителям, температура от –30 °C до +100 °C.
– Рекомендация: металлорукав для внешних вводов и производственных зон, нейлоновая гофра — для открытых внутренних трасс с возможными вибрациями и движением оборудования.

Критерии подбора кабельных лотков и гофры

Правильный выбор основывается на нескольких ключевых параметрах, обеспечивающих соответствие нормам и удобство эксплуатации.

– Нагрузка по массе и числу кабелей
– Рассчитайте максимальную массу кабелей на метр лотка, с учетом запаса 20–30 %.
– Учитывайте возможность добавления новых линий при расширении щита.

– Условия окружающей среды
– Температурный диапазон, влажность, агрессивные пары и вибрации.
– Требования по огнестойкости и пожаробезопасности (использование самозатухающих материалов).

– Электромагнитные помехи
– При прокладке силовых и слаботочных линий соблюдайте разделение не менее 50 мм или физическое разделение разными лотками.

– Стандарты и сертификация
– Наличие маркировки CE, соответствие ГОСТ и EN 61537 (для лотков).
– Гофра должна иметь сертификаты UL или аналогичные для подтверждения огнестойкости.

– Совместимость с аксессуарами
– Гребёнки, клеммные шины, соединители лотков, заглушки, угловые элементы.
– Проверяйте единый шаг крепёжных отверстий (25 или 50 мм) для упрощения монтажа.

– Межэлектрическая изоляция и заземление
– Для металлических лотков обязательна система защитного заземления через специальные заземляющие соединения.
– Пластиковые лотки требуют контроля изоляции и обеспечивают диэлектрическую защиту.

Практические рекомендации по монтажу кабельных лотков и гофры

Компетентное выполнение монтажных операций сокращает вероятность ошибок и снижает время ввода в эксплуатацию.

Подготовка трассы и крепёжных точек

– Разметьте путь прокладки линий и расположение лотков так, чтобы обеспечить свободный доступ к измерительным приборам и клеммным колодкам.
– Используйте монтажные скобы и анкерные болты с шагом 1,2–1,5 м для лотков весом до 10 кг/м, до 1 м — для тяжёлых металлических конструкций.
– При необходимости применяйте виброразвязку и демпферы на производственных объектах.

Укладывание кабелей и гофрация

– Сгруппируйте силовые и слаботочные кабели, избегайте пересечений.
– Для выхода кабелей из лотка в шкаф применяйте гофру с подходящим внутренним диаметром: диаметр гофры = диаметр кабеля + 30 %.
– Фиксируйте гофру хомутами через каждые 50–70 см, не затягивайте сверхмерно, чтобы не повредить оболочку.

Заземление и защита от коррозии

– Металлические лотки заземляются через специальные зажимы на каждом отрезке не реже чем через 2–3 м.
– При монтаже на улице применяйте оцинкованные или АЛ–МГ покрытия, а также герметики на стыках.

Проверка и приёмка работы

– Осмотрите каждый стык на отсутствие заусенцев и острых кромок.
– Измерьте сопротивление изоляции кабелей и сопротивление заземления лотков — результаты внести в протокол.
– Проверьте маркировку кабелей и нанесение номеров на гребёнки, убедитесь, что схема щита соответствует реальному расположению.

Готовые решения от Systeme Electric

Система лотков серии SL от Systeme Electric предлагает модульные решения из стали и алюминия с шагом крепления 25 мм, совместимые с гребёнками и крышками. Гофротрубы GF-P и GF-M обеспечивают защиту от УФ, масла и механических нагрузок. Каждая позиция в каталоге имеет подробный паспорт с данными по нагрузке, IK/IP, температурному диапазону и рекомендациями по монтажу.

Готовые пакеты комплектов для щитов закрытого и открытого исполнения включают:
– монтажные профили и уголки,
– перфорированные лотки с порошковым покрытием,
– уплотнители и гермовводы,
– гофру с различным диаметром и материалом.

Обращаясь в Systeme Electric, вы получаете:
– расчет трасс и подбор компонентов под вашу нагрузку,
– поставку сертифицированного оборудования,
– техническую поддержку на стадии проектирования и монтажа.

Готовы обеспечить аккуратный и надежный кабельный менеджмент в вашем распределительном щите? Свяжитесь с нашими специалистами прямо сейчас, чтобы получить коммерческое предложение и 3D-модель трассы кабельных лотков и гофры. Мы поможем снизить трудозатраты на монтаж на 20 %, а стоимость владения оборудованием — на 15 %.
